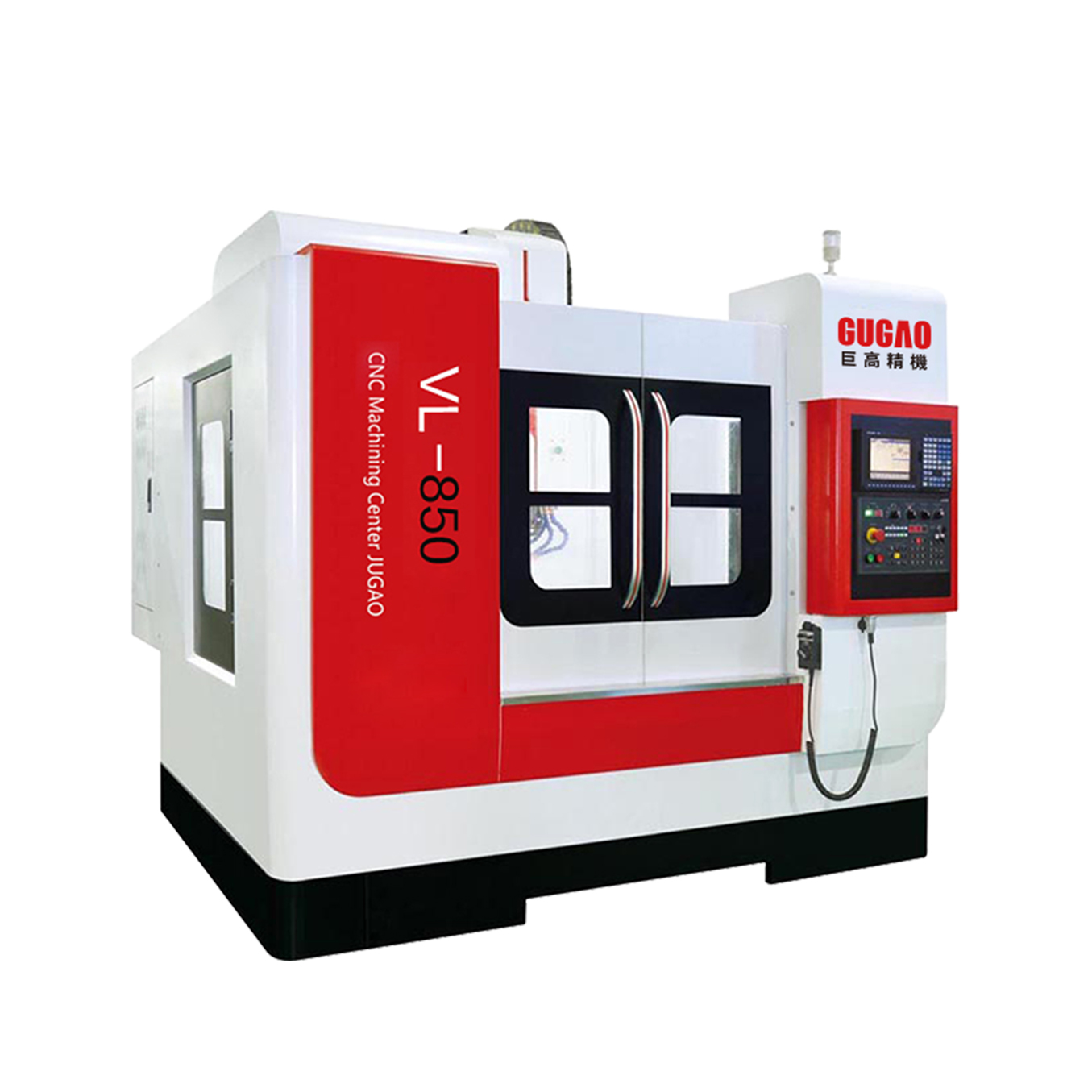

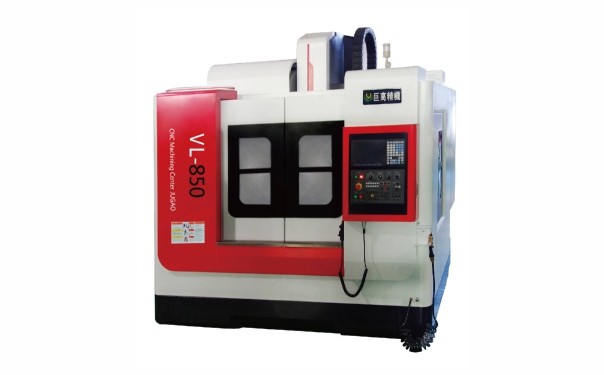

線軌立式加工中心 VL-850基本特點
巨高立式加工中心在立式數控銑床剛性強、結構對稱、穩定性強等優點的基礎上,引進國際先進的動態剛性設計理念,優化設計了移動部件,使機床具備扭矩大,快速響應等特點,適用于汽車、模具、航空航天、軍工、五金等各種機械加工領域的需求。

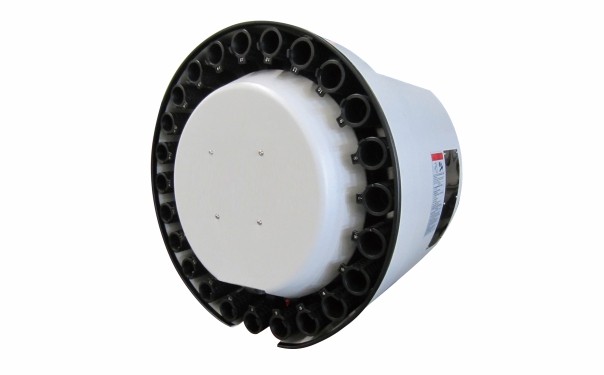

換刀系統

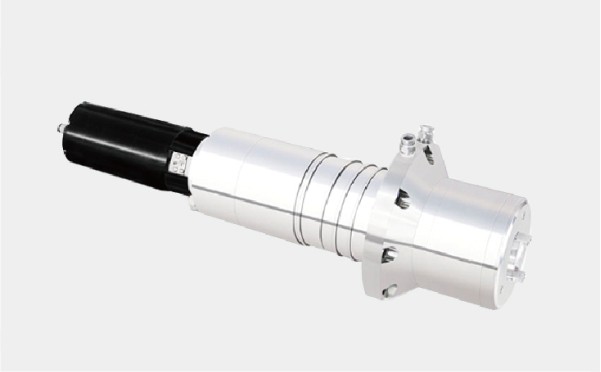

電機/主軸
標配主軸與馬達電機皮帶1:1連接式設計,主電機選用低慣量馬達,最高轉速10000rpm,是高精度,高剛性,重切削場合的更佳選擇;若對表面光潔度有更高的要求,亦可選配12000轉直聯主軸。
絲桿/線軌
X/Y軸移動采用線性滑軌,快速移動達36米/min,可支撐重負荷,確保定位準。

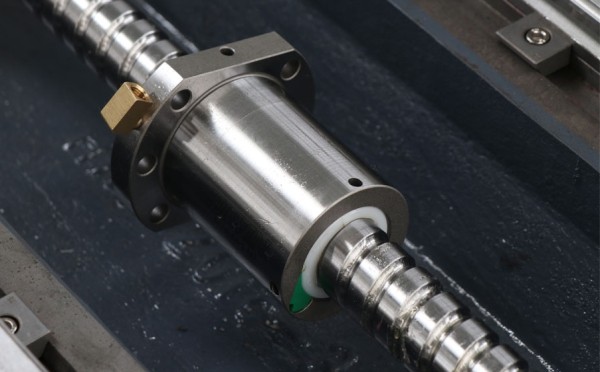

采用滾柱絲桿,且絲桿、線性滑軌均大于同行業1.28倍以上,保證大承載量,延長機器使用壽命。
Z軸移動采用硬軌滑動,滑軌均經過高周波熱處理,且經過精研磨加工,配合耐磨耗的氟化樹脂(使用美國TURCITEB耐磨片),具備低阻力,低摩擦系數及減振等特性,相互平衡滑動,確保機臺精度。
控制系統
冷卻系統
潤滑系統

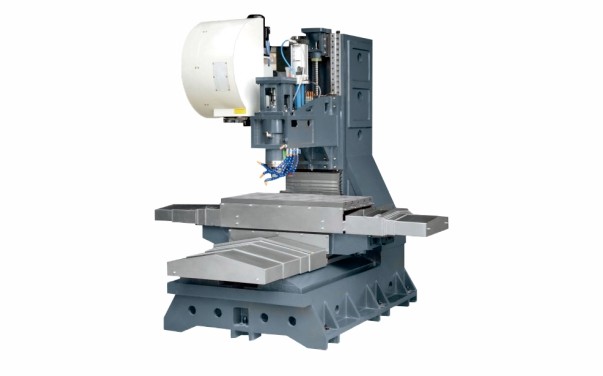

床身鑄件
機床底座、工作臺、立柱、橫梁、滑鞍、主軸箱采用樹脂砂造型HT300強度孕育鑄鐵,經二次退火處理,完全消除鑄造應力及粗加工產生的內應力,確保結構高剛性、高穩定定性,確保品質。
鑄件經由有限元素分析法電腦計算分析,合理的結構強度及加強肋的搭配,提供機械之高剛性。
大跨距底座,有效分散重力和加工承受力;人字形立柱,有效消除側向受力,立柱左右傾斜的問題;鞍座懸伸短,大幅提高動態精度;
機床外觀
機床整機鈑金外觀設計與機床配色簡潔大方,科技感十足;
機床采用更高、更寬的開門設計,操作人員在裝卸工件時毫無狹窄感,即便是第四軸的進出與安裝也大有余地;
160公升超大水箱,大傾斜角排屑槽,后方排屑設計,無論冷卻水量開至更大都不會斷流,更不會造成機床漏水。
