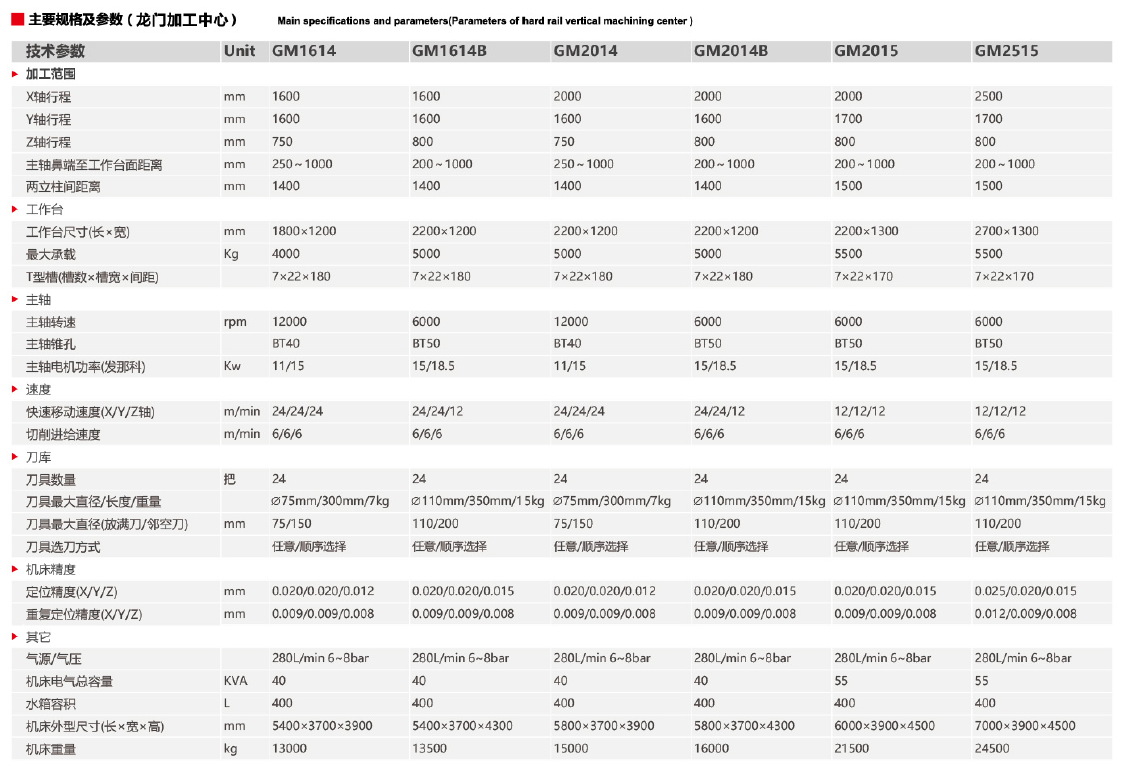

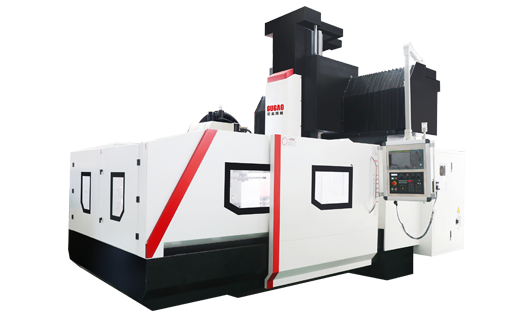

龍門加工中心GM1614 GM1614B GM2014 GM2014B GM2015 GM2515
基本特點
該機床的強度、高剛性化設計和大流量排屑通道的結構特點,能滿足各種基礎大件、板件、盤類件、殼體件、模具等多品種零件進行數控加工。工件在一次裝夾后可高精度、 效率的連續完成銑、鏜、鉆、鉸、剛性攻絲等多種工序的加工,適應各種行業挑戰性的機械。

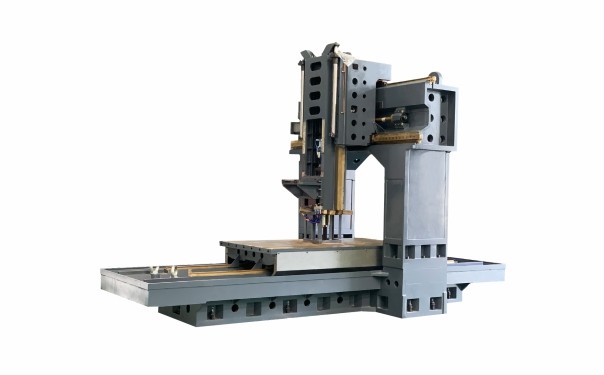

床身鑄件
各大鑄件采用樹脂砂造型的強度 HT300 孕育鑄鐵以及合理的布肋結構,剛性好、穩定性強。
所有鑄件均經退火及長時間自然時效處理,更大程度去除殘余內應力,保證機臺長期要求之高精度與使用壽命。
底座內部肋高采用 V 型結構設計,大幅提高剛性,寬大承載面,大載重時仍維持更佳動態水平精度;
卷屑槽與底座一體式成形,強化機械剛性,增加加工時機床穩定性,且無漏水疑慮。
加寬滑道設計,機頭重心平均緊靠于橫梁中心,達到更佳之運動精度及重切削能力,凸顯獨特的高穩定性。
加大立柱、橫梁,全箱型筋骨設計,強化機械剛性,抑制加工所產生的震動。
滾柱絲桿
C3 級滾柱絲桿,零背隙及高剛性,兩端固定支撐,預拉伸。結構剛性強,熱穩定性佳,精度保持性好。
XYZ軸臺灣上銀精 P 級(高精)線性導軌,確保整機的移動速度、剛性及機臺精度。日本進口高精度斜角軸承,XY軸 4 對 3 ,Z軸3對2的軸承設計,大幅提高加工的穩定性。
X/Y/Z 三軸滑道,采用完全支撐設計,在有效行程內任意移動位置,仍受到滑軌完全支撐,無懸空現象,確保切削之穩定性,滑道之精度及機床壽命。
潤潤滑系統
所有運動的零部件有完善的潤滑系統,全潤滑采用脫壓式潤滑油泵,集中自動潤滑設計,定時定量給導軌、滾珠絲桿供應潤滑油,并配置鋁油管,耐久可靠。
電機/主軸
搭配直聯式12000轉/15000轉主軸
冷卻系統
機床應配備刀具及加工零件的冷卻系統:有足夠數量的噴嘴,流量可調。
機床防護
機床的床身導軌(X軸)采用伸縮防護罩;

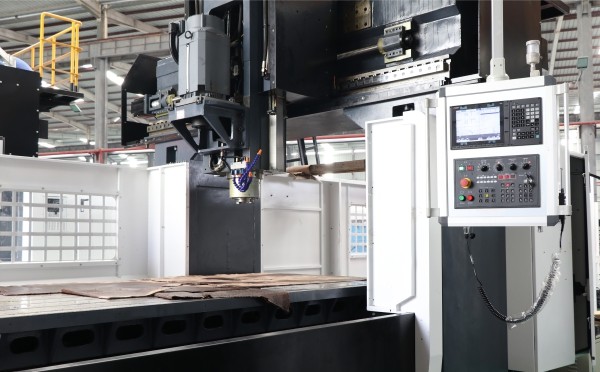

控制系統
采用發那科、三菱、西門子等國際主流控制系統,加工效率更高、精度更有保障。
排屑系統
工作臺上被加工下來的鐵屑通過床身兩側的螺旋式排屑器上,再由提升式排屑器將切屑送到小車中。
制程檢測
所有機床出廠 100%經過鐳射校準三軸背隙精度,定位精度: 0.005/300mm 重復精度:0.003/300mm。
雙球循圓及嚴格靜態/動態測試,保證了在做三軸切削時弧面的精度和光潔度。
采用嚴格的德國 VDI 3441 標準進行定位精度檢驗,全行程來回各3 次,取其統計數據,可以充分確保產品定位精度。
推行 ISO9001 品質管理體系,嚴格執行品質檢驗,確保產品品質。

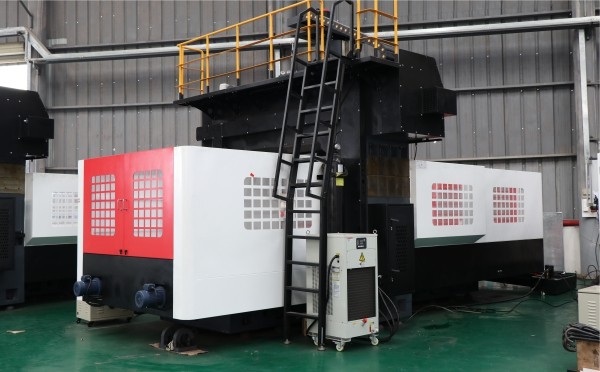

設備外觀
機床整機鈑金外觀設計與機床配色簡潔大方,科技感十足;
機床采用超大的單開門設計,不僅使操作人員在裝卸工件時毫無狹窄感,即便是第四軸的進出與安裝也大有余地;
采用超大水箱,標配雙螺桿加鏈條排屑器設計;
無論冷卻水量開至更大都不會斷流,更不會造成機床漏水。
