1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸

1

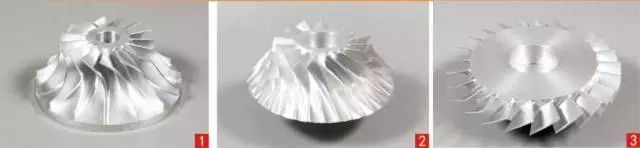

想要真實的了解五軸加工中心,首先咱們要做的是要讀懂什么是五軸機床。五軸機床(5 Axis Machining),望文生義,是指在X、Y、Z,三根常見的直線軸上加上兩根旋轉軸。A、B、C三軸中的兩個旋轉軸具有不同的運動方法,以滿意各類產品的技能需求。而在5軸加工中心的機械設計上,機床制造商一直持之以恒地致力于開發出新的運動模式,以滿意各種要求。綜合現在市場上各類五軸機床,雖然其機械結構方法多種多樣,可是首要有以下幾種方法:1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖1)

兩個坐標軸在刀具頂端,

兩個滾動坐標直接操控空間的旋轉(雙轉臺方法)

可是旋轉軸不與直線軸筆直(俯垂型作業臺式)

兩個滾動坐標一個作用在刀具上,

看過這些結構的五軸機床,我信任咱們應該明白了五軸機床什么在運動,怎樣運動。可是,這么多樣化的機床結構,在加工時究竟能展現出哪些特色呢?與傳統的三軸機床比較,又有哪些優勢呢?接下來就讓咱們來看看五軸機床有哪些發光點。


1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖2)

1. 堅持刀具最佳切削狀況,改善切削條件

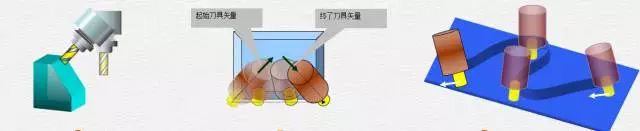

如上圖,在左圖中三軸切削方法,當切削刀具向頂端或工件邊緣移動時,切削狀況逐步變差。而要在此處也堅持最佳切削狀況,就需求旋轉作業臺。而假如咱們要完好加工一個不規則平面,就必須將作業臺以不同方向旋轉屢次。能夠看見,五軸機床還能夠防止球頭銑刀中心點線速度為0的情況,獲得更好的外表質量。

1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖3)

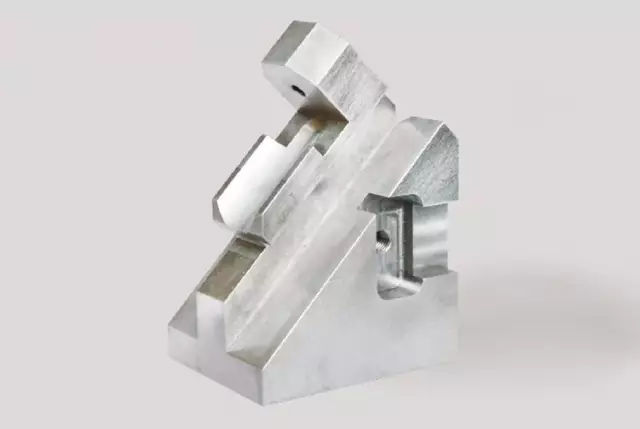

3. 削減裝夾次數,一次裝夾完結五面加工

1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖4)

4. 進步加工質量和功率

1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖5)

五軸數控機床的完好加工大大縮短了出產進程鏈,能夠使出產管理和計劃調度簡化。工件越雜亂,它相對傳統工序分散的出產辦法的優勢就越顯著。

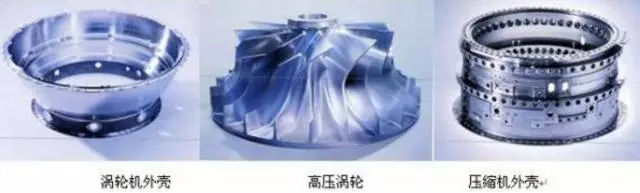

關于航空航天、轎車等范疇的企業,有的新產品零件及成型模具形狀很雜亂,精度要求也很高,因而具備高柔性、高精度、高集成性和完好加工能力的五軸數控加工中心能夠很好地解決新產品研制進程中雜亂零件加工的精度和周期問題,大大縮短研制周期和進步新產品的成功率。

3


1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖6)

下文咱們將以雙轉臺高級五軸數控體系為例,具體介紹一下RTCP功用。

1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖7)

那么機床怎樣對這段偏移進行補償呢?接下來咱們就來剖析一下這段偏移是怎樣發生的。

1文搞懂真正的五軸加工中心,到底說的5軸是哪幾個軸(圖8)

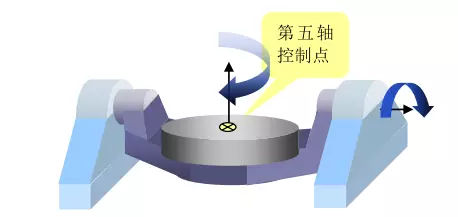

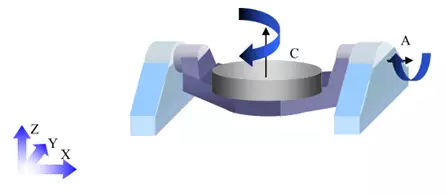

數控體系為了實現五軸操控,需求知道第5軸操控點與第四軸操控點之間的聯系。即初始狀況(機床A、C軸0方位),第四軸操控點為原點的第四軸旋轉坐標系下,第五軸操控點的方位向量[U,V,W]。一起還需求知道A、C軸軸線之間的距離。關于雙轉臺機床,舉例如下圖所示。

講到這里,大家能夠看出,關于有RTCP功用的機床,操控體系為堅持刀具中心一直在被編程的方位上。在這種情況下,編程是獨立的,是與機床運動無關的編程。當您在機床上編程時,不用憂慮機床運動和刀具長度,您所需求考慮的僅僅刀具和工件之間的相對運動。余下的作業操控體系將為您完結。舉個例子:

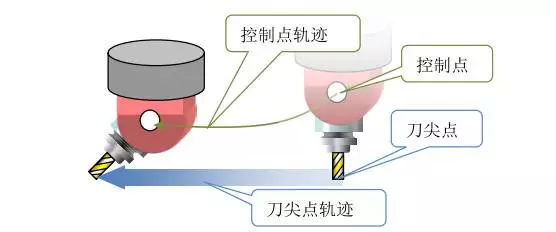

如上圖,不帶RTCP功用關的情況下,操控體系不考慮刀具長度。刀具圍繞軸的中心旋轉。刀尖將移出其所在方位,并不再固定。

如上圖,帶RTCP功用開的情況下,操控體系只改動刀具方向,刀尖方位仍堅持不變。X,Y,Z軸上必要的補償運動已被主動計算進去。

假五軸的差異首要在于其沒有真五軸RTCP算法,也便是說假五軸編程需求考慮主軸的擺長及旋轉作業臺的方位。這就意味著用假五軸數控體系和機床編程時,必須依托CAM編程和后處理技能,事先規劃好刀路。

假五軸是依托后處理技能,將機床第四軸和第五軸中心方位聯系標明,來補償旋轉軸對直線軸坐標的位移。其生成的CNC程序X、Y、Z不只僅是編程趨近點,更是包含了X、Y、Z軸上必要的補償。這樣處理的成果不只會導致加工精度不足,功率低下,所生成的程序不具有通用性,所需人力本錢也很高。一起由于每臺機床的反轉參數不同,都要有對應的后處理文件,關于出產也會形成極大的不方便。再者假五軸其生成程序無法改動,實現手工五軸編程基本沒有可能。一起由于沒有RTCP功用,其衍生的眾多五軸高級功用都無法運用,比如五軸刀補功用等。其實關于五軸機床來說,它僅僅咱們?yōu)榱藢崿F(xiàn)加工成果的東西,并無真假之分。重要的是咱們的工藝決議了選用什么方法加工,相對而言,真五軸機床性價比更高。
